Графический ускоритель GeForce GTX 760 выпускается большим количеством компаний-партнёров, причём одни только Gigabyte представили целых десять его модификаций, отличающихся внешним видом, рабочими частотами видеопамяти и ядра, системой охлаждения и дизайном мелких элементов.

Рассмотрим преимущества и особенности устройства с двухвентиляторной системой охлаждения WINDFORCE 2X, тогда как многие образцы модельного ряда поставляются с охлаждением следующего поколения — WINDFORCE 3X.

Содержание:

Комплект поставки и упаковка

Как и все устройства, видеокарта поставляется в коробке, изготовленной из плотного, но тонкого картона. На лицевой стороне отображаются важнейшие сведения о графическом ускорителе:

  • бренд;
  • модель;
  • используемая система отвода тепловой энергии;
  • используемый тип и объем графической оперативной памяти.

Рис. 1 – Упаковка

Обратная сторона рассказывает о технических характеристиках, совместимости с новыми версиями операционных систем от Windows, достоинствах установленного охлаждения, новинках в дизайне печатной платы.

Здесь же продемонстрирована схема установки теплоотводящих трубок, компоновка интерфейсов, преимущества кулера, возможности разгона и работы в энергосберегающих режимах.

Также нанесена основная информация о фирменной утилите GPU Tweak, позволяющей управлять скоростью вращения вентиляторов, рабочими частотами графической памяти и ядра.

На боковину вынесены рекомендуемые системные требования, где следует обратить внимание на следующие пункты:

  • мощность блока питания – 500 Ватт;
  • наличие 12-тивольтной линии с поддержкой тока в 38 А;
  • переходник из 6-ти на 8 контактов для подведения дополнительного питания.

Рис. 2 – Комплект поставки

В комплект поставки входит инструкция на 12 языках, среди которых присутствует и русский, диск с драйвером и фирменным ПО, а также штекер для подключения дополнительного питания.

Всё это находится в ещё одной упаковке из более жесткого картона.

Само устройство помещено в плотный антистатический пакет.

Кому понадобятся разного рода переходники, их придётся приобрести отдельно, зато таким образом стоимость ускорителя сводится к минимуму.

Читайте также:

Дизайн и особенности

Габаритные размеры девайса составляют 260×115×38 мм, а это значит, что оно влезет даже в миниатюрный корпус.

В отличие от более дорогих аналогов его нижняя сторона не закрыта металлической крышкой или пластиной.

С одной стороны, это удешевляет видеокарту и позволяет установить её в один слот, не занимая соседние, с иной – ухудшает теплоотвод и защищённость печатной платы от воздействий внешней среды.

На заднюю панель помещены следующие интерфейсы для сопряжения с устройствами вывода изображения:

  • DVI-I и DVI-D;
  • HDMI модификации 1.4а;
  • Displayport

Данный набор портов является наиболее целесообразным на данный момент, тем более существуют переходники, например, из DVI на VGA и т.д.

Рис. 3 — Интерфейсы

Несмотря на простоту конструкции, подложка выполнена с двойным слоем меди, а на неё устанавливаются качественные японские конденсаторы.

В качестве «сердца» системы установлен процессор GK104-225-А2.

Технические показатели

Кристалл отличается заводским разгоном, хотя разогнанным чип назвать можно с большой натяжкой.

Базовая рабочая частота видеопроцессора в трехмерном режиме составляет 1030 МГц, а в режиме разгона Boost частота поднимается до 1100 МГц, однако мы смогли выжать из устройства максимум, доведя этот показатель до 1163 МГц.

В двухмерном режиме частота падала до всего-то 135 МГц, а напряжение опускалось с почти 1,19 до 0,86 В.

Кулер

В основе системы охлаждения лежит пара вентиляторов, которые находятся над трёхсекционным радиатором из алюминия.

К нему подводится пара медных тепловых трубок сечением 6 мм.

Рис. 4 — Система охлаждения

Тепловые трубки соприкасаются с пластинами посредством прямоконтактного основания, что говорит о желании производителя сэкономить на этапе производства устройства, но никак не обеспечить хороший отвод тепловой энергии от силовых элементов.

Да и более дешевый алюминий вместо меди в качестве радиаторов – лишнее тому подтверждение.

Трубки хоть и плотно прижимаются к кристаллу графического чипа, все же площадь контакта покрывает чип не полностью – ещё одна оплошность инженеров.

Пара крыльчаток помещена в алюминиевый корпус, который легко снимается с печатной платы посредством освобождения защелок и отсоединения питания. 96-миллиметровые кулеры выпущены Everflow.

Хоть функцию автоматического регулирования частоты оборотов они не поддерживают (можно управлять данным показателем вручную посредством GPU Tweak), зато есть возможность автоматического управления их напряжением, отчего и скорость вращения изменяется в диапазоне 1,1 – 3,1 тыс. об/мин.

Предельное энергопотребление каждого элемента может достигать 3 Вт.

Рис. 5 — Вентиляторы

Для проверки запаса прочности кулера мы прибегли к помощи игры Aliens vs. Predator при высоких настройках графики и предельном её разрешении 2560х1440 px с фильтрацией, но отключенным сглаживанием, дабы посильнее нагреть процессор.

Устройство все-таки бюджетное, разогнанное не особо, а для таких настроек картинки памяти объемом в 2 ГБ явно недостаточно.

Рис. 6 – Скриншот GPU-Z

После получасового тестирования GPU-Z смогла зафиксировать максимальную температуру графического чипа на уровне 68 0 C, причём количество оборотов едва превысило 1700 в минуту.

А это значит, что устройство охлаждается очень хорошо, имеет неплохой запас на случай ручного разгона и обладает сбалансированными показателем по качеству теплоотвода и акустическому комфорту.

Как в разгоне?

Возможности разгона были изучены посредством активации функции автоматического регулирования частоты вращения крыльчаток посредством изменения их питания.

Уровень напряжения видеоядра не затрагивался, повышались только рабочие частоты.

Оверклокерские возможности GeForce GTX 760, мягко говоря, опечалили: увеличить частоту графического процессора удалось менее чем на 10%.

Мы смогли добиться её повышения только на 95 МГц, после которых стали заметными просадки по частоте кадров.

Другое дело память, её удалось разогнать на 1,3 ГГц, что равняется более чем 21% в плюсе.

Это видео недоступно.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

✌ Пособие по разгону видеокарт NVIDIA на примере GTX 760

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Текст видео

Системы охлаждения рекомендуемые к покупке:
Deepcool GAMMAXX 300 http://bit.ly/2E2Cpc2
Aardwolf Optima 10X http://bit.ly/2Nqxoys
be quiet! Pure Rock http://bit.ly/2E5j4qE
Thermalright True Spirit 140 http://bit.ly/2E95yCn
be quiet! Shadow Rock Slim http://bit.ly/2Iz6XHM
be quiet! Dark Rock 4 http://bit.ly/2U48IOC

Термопасты рекомендуемые к покупке:
GD900 (7 грамм) http://bit.ly/2NnkBMV
GD900 (30 грамм) http://bit.ly/2SnOG01
Arctic MX-4 http://bit.ly/2VhuUoO (одна из лучших термопаст)
Arctic MX-2 http://bit.ly/2E4ejxD (чуть хуже наносится чем MX-4)
Вентиляторы 120мм рекомендуемые к покупке:
ARCTIC F12 http://bit.ly/2EpVXsr (неплохой вентилятор за свои деньги 3pin)
ARCTIC F12 PWM http://bit.ly/2GXVsqZ (неплохой вентилятор за свои деньги PWM)
be quiet! Pure Wings 2 http://bit.ly/2SjwvZ7 (очень хороший за свои деньги)
be quiet! SILENT WINGS 3 http://bit.ly/2tBCTAZ (один из лучших вентиляторов)
be quiet! SILENT WINGS 3 HS http://bit.ly/2EqI3pL (один из лучших вентиляторов)
be quiet! SILENT WINGS 3 PWM http://bit.ly/2SmrPSf (один из лучших вентиляторов)
be quiet! SILENT WINGS 3 PWM HS http://bit.ly/2Ns2x4A (один из лучших вентиляторов)

Вентиляторы 140мм рекомендуемые к покупке:
be quiet! Pure Wings 2 http://bit.ly/2Xl1iIF (отличный вентилятор за свои деньги)
be quiet! Pure Wings 2 PWM http://bit.ly/2BZJwSz (отличный вентилятор за свои деньги)
be quiet! SILENT WINGS 3 http://bit.ly/2BR8eUX (один из лучших вентиляторов)
be quiet! SILENT WINGS 3 PWM http://bit.ly/2BR8eUX (один из лучших вентиляторов)

Доброго времени суток! В данном видео я покажу вам методику разгона видеокарт NVIDIA на примере GTX 760. Данная методика актуальная для всех современных видеокарт, а также для других за исключением некоторых особенностей таких как Turbo Boost и TPD (в старых видеокартах такие технологии не применялись).
Если вы примете решение зашить свой разгон в BIOS видеокарты, обязательно хорошо протестируйте стабильность в течении нескольких дней, а также не забывайте следить за температурой.

Смотрите также:
►►Редактирование BIOS видеокарты NVIDIA
https://www.youtube.com/watch?v=rbh1i.
►►Как прошить BIOS видеокарты NVIDIA
https://www.youtube.com/watch?v=yXZYp.
►►CUDA деваются ядра CUDA!? Выбор оптимальной видеокарты для работы
https://www.youtube.com/watch?v=gi1EH.
►►16-235 или 0-255!? Отключаем ограничение цветового диапазона видеокарт NVIDIA
https://www.youtube.com/watch?v=ZSlQW.
►►Мой выбор видеокарты, мини-обзор MSI GTX 760 (N760 TF 2GD5/OC)
https://www.youtube.com/watch?v=nJ93m.

Подписывайтесь на канал, ставьте лайки и не забудьте отписаться в комментариях.
Спасибо за просмотр!

GeForce GTX 760

Во второй половине 2013 года компания NVIDIA продолжает радовать почитателей своей марки новыми моделями графических процессоров. По традиции, после анонса видеокарт топового сегмента приходит время видеоускорителей среднего ценового диапазона. К этой категории относится и новая видеокарта GeForce GTX 760. Рекомендованная производителем розничная цена на момент анонса составляет 8 990 руб. для России, 2290 грн. для Украины и $249 для США.

Логически, новый видеоадаптер для настольных компьютеров идет на смену GeForce GTX 660 Ti. Рекомендован он для игроков, которые используют мониторы с графическим разрешением 1920×1080 или 1920×1200. Именно с такими параметрами новая видеокарта сможет обеспечить приемлемую частоту кадров в современных играх при максимальных настройках графики.

Посмотрим на технические характеристики GeForce GTX 760.

Температура GTX 760 в режиме покоя составляет 30-32 градуса, вентилятор работает со скоростью 1100 об/мин. При нагрузке температура повышается до 82 градусов, а частота вращения вентилятора поднимается до 2100 оборотов в минуту. Шум при нагрузке находится на среднем уровне. Напомним, что максимально допустимая температура по заявлению производителя составляет 97 С.

Производительность в играх находится на ожидаемом уровне. При максимальных настройках с разрешением 1920х1080 мы получили следующие результаты:

Crysis 3 33 fps
Battlefield 3 47 fps
Max Payne 3 40 fps
Metro 2033 28 fps
Sleeping Dogs 57 fps
CoD: Black Ops 3 80 fps

Подводя итоги, можно сказать, что мы видим продукт немногим более производительный, нежели упомянутый GTX 660 Ti, но имеющий более привлекательную цену. Отметим и тот факт, что моделью GTX 760 компания NVIDIA закрывает серию видеокарт GeForce 7хх.

ВИДЕОКАРТЫ

Обзор GeForce GTX 760: возможности GK104 за $300

Обзор GeForce GTX 760 | Разгон

Благодаря простым и доступным утилитам разгон – это вполне распространённое среди геймеров увлечение. Тем не менее, не все настройки целесообразны, особенно если вы хотите, чтобы ваше «железо» жило долгой и счастливой жизнью. Поскольку возможности NVIDIA GPU Boost 2.0 преимущественно связаны с тепловыми показателями, необходимо определить, насколько мы сможем разогнать GeForce GTX 760 , используя только поверхностные программные настройки, при этом сохраняя стабильное состояние ускорения стандартного кулера.

В обзоре «GeForce GTX 770: видеокарта, бросающая вызов Radeon HD 7970?» мы выяснили, что GPU GK104 во всех протестированных картах достигают максимум 1300 МГц. Попытки повышения этого параметра приводят к сбоям и «подвисаниям». Следовательно, нам любопытно посмотреть, как справится ещё более упрощённая версия GK104 в картах GeForce GTX 760 . Не хочется забегать вперёд, но стоит отметить, что в сегодняшнем обзоре результаты пяти тестовых образцов колеблются в такой же степени, в какой были похожи показатели видеокарт GeForce GTX 770 . Конечно, все пять карт, включая эталонную модель NV >Тесты стабильности

Любая карта с функцией ускорения может выдерживать кратковременные всплески нагрузки. Однако это не отражает реальную производительность, поэтому мы подвергаем каждую модель трёхчасовому тестированию в закрытом корпусе на самой высокой частоте. В случае возникновения ошибки даже после двух часов работы частота признаётся нестабильной. Все другие уровни частоты тестируются во втором прогоне после охлаждения чипа. Возможно, это длительный процесс, но он позволяет здраво рассуждать о реальных возможностях видеокарты.

Потенциал разгона и повышение производительности

Прежде чем перейти к результатам каждой карты, давайте рассмотрим лучший сценарий. В наших тестах не имеет значения, какие параметры можно изменять в утилите для разгона – мощность или температуру — поскольку это не влияет на окончательные результаты разгона. Кроме того, благодаря эффективным системам охлаждения ни одна из карт даже близко не доходит до теплового предела.

Мы начали с анализа максимального разгона карт и соответствующего прироста производительности и выяснили, что все карты показывают одинаковую взаимосвязь тактовой частоты и производительности, хотя не все модели обеспечивают работы на максимальной частоте 1,3 ГГц. Вывод: если вам повезло купить карту с хорошим GPU, путём разгона из неё можно вытянуть дополнительные 8% реальной производительности. Однако это не так много, как может показаться. Например, игра, которая работала на частоте кадров 22 FPS на заводских частотах, после разгона плавную картинку не даст. Для определения реального прироста производительности мы использовали следующие приложения и игры: Metro Last Light, Battlefield 3, Unigine Heaven, Autodesk Maya 2013 и Blender. Затем мы нормализовали результаты и высчитали средний показатель.

Максимальная частота в режиме Boost, обеспечившая более часа стабильной работы, составила 1293,4 МГц, по крайней мере, в случае двух из пяти рассматриваемых карт. С другой стороны, ни одна карта не смогла преодолеть отметку в 1300 МГц. Давайте рассмотрим взаимосвязь между дополнительной тактовой частой и итоговой производительностью в процентах. Как видите, эффект снижения производительности наступает довольно быстро, то есть дополнительная частота лишь незначительно повышает производительность.

Повышение частоты в режиме Boost на 16% обеспечивает прирост производительности в 8 %. Поскольку карты с заводским разгоном изначально работают на более высоких частотах, полезного потенциала у них остаётся меньше. В итоге наш вывод схож с выводом для GeForce GTX 770 : эти карты определённо не относятся к чемпионам по разгону.

Разгон партнёрских решений

С самого начала мы заметили, что карты на базе длинной печатной платы – GeForce GTX 680 от GIGABYTE (1155 МГц) и MSI (1150 МГц) — достигают более высоких показателей, причём GIGABYTE подходит близко к желаемой частоте GPU Boost в 1,3 ГГц. Две карты с более короткими PCB, а также референсная карта NV >

Любопытно, что даже в небольшой выборке из пяти карт разница по разгонному потенциалу GPU довольно большая. Это может быть результатом различий в конфигурации блоков SMX, которые NVIDIA урезала в GPU GK104, но наверняка сказать ничего нельзя.

Обзор GeForce GTX 760 | Тестовый стенд и бенчмарки

Конфигурация тестового стенда
Процессор Intel Core i7-3770K (Ivy Bridge) 3,5 ГГц @ 4,0 ГГц (40 * 100 МГц), LGA 1155, 8 Мбайт общего кэша L3, Hyper-Threading вкл., фукнции энергосбережения вкл.
Системная плата Gigabyte Z77X-UD5H (LGA 1155), чипсет Z77 Express, BIOS F15q
Оперативная память G.Skill 16 Гбайт (4 x 4 Гбайт) DDR3-1600, F3-12800CL9Q2-32GBZL @ 9-9-9-24 на 1,5 В
Накопитель Crucial m4 SSD 256 Гбайт SATA 6 Гбит/с
Видеокарты Nvidia GeForce GTX 760 2 Гбайт
Nvidia GeForce GTX 770 2 Гбайт
Nvidia GeForce GTX 660 Ti 2 Гбайт
Nvidia GeForce GTX 660 2 Гбайт
Nvidia GeForce GTX 670 2 Гбайт
AMD Radeon HD 7950 with Boost 3 Гбайт
AMD Radeon HD 7950 3 Гбайт
Блок питания Cooler Master UCP-1000 W
Системное ПО и драйверы
ОС Windows 8 Professional 64-bit
DirectX DirectX 11
Граф. драйверы AMD Catalyst 13.6 (Beta 2)
Nvidia GeForce Release 320.39

Получаем правильное значение частоты смены кадров

Наблюдательные читатели заметят, что показатели на последующих страницах более скромные, чем в обзоре Radeon HD 7990 , и на это есть причина. Ранее мы представляли синтетическую и реальную частоту кадров, а затем показывали колебания времени между кадрами вместе с пропущенными и короткими кадрами. Дело в том, что такой метод не отражает реальные ощущения от работы видеокарты, и с нашей стороны будет несправедливо осуждать AMD, опираясь на синтетические показатели задержки смены кадров.

Вот почему наряду с колебаниями частоты кадров мы теперь приводим более практичные показатели частоты кадров в динамике. Результаты получаются не такими завышенными, но в то же время они весьма красноречивы в играх, где у AMD наблюдаются трудности.

Топовые видеокарты по разумной цене. Тестирование видеокарт GTX 770 и GTX 760

Эта статья была опубликована в августовском номере «Игромании». В качестве приятного подарка читателям мы выкладываем ее на сайт вскоре после выхода журнала.

Время от времени на сайте будут появляться досрочно и другие материалы из печатной «Игромании». Когда и какие — этого мы вам не скажем. Следите за анонсами и публикациями!

Совсем недавно NVIDIA неожиданно для всех запустила линейку видеокарт GeForce GTX 700. Первым ее представителем стал урезанный TITANGeForce GTX 780. По сравнению с дорогущим флагманом новичок показал себя отлично: подешевел чуть ли не в полтора раза, потеряв какие-то 4–5% производительности. Увы, назвать эту модель лучшим выбором мы не решились — ценник в 25 000 рублей к срочной покупке явно не располагал. Другое дело — подоспевшие за ней GTX 770 и GTX 760.

NV >

Про то, что сразу после GTX 780 в продажу отправится ее собрат, известно было заранее. Под покровом тайны оставались лишь технические характеристики. Многие надеялись увидеть на этой плате еще чуть-чуть урезанный GK110 от GTX TITAN, тем более что конфигурация чипа к этому располагала: в старшей версии насчитывалось 14 SMX-блоков, в средней — 12, ну а в младшей вроде как хотелось видеть 10. Но NVIDIA сумела удивить.

GTX 770 оказалась. слегка разогнанной GTX 680. Вот на полном серьезе — тот же GK104 с 1536 CUDA-ядрами, 128 текстурниками и 32-мя движками растеризации. Только базовая частота всей этой красоты не 1006, а 1046 МГц, а заданный предел по автоматическому разгону увеличился с 1058 до 1085 МГц. Подросла немного и скорость памяти: к имевшимся 6 ГГц добавили 1 ГГц. Объем, к слову, не поменялся — 2 ГБ на 384-битной шине.

NV >

GTX 760 появилась примерно через месяц после GTX 770. К счастью, в этот раз мы получили по-настоящему новую разработку, а не переименованную GTX 670. И хоть чип остался тем же — GK104, у него заблокировали не один, а два SMX-набора. То есть по количеству исполнительных единиц модель встала где-то посередине между GTX 670 и GTX 660 на основе GK106.

Количество вычислительных ядер, по сравнению с GTX 670, сократилось с 1344 до 1152 штук, текстурников — с 112 до 96 TMU. А вот блок памяти не тронули. На месте как 2 ГБ GDDR5 на скорости 6008 МГц, так и шина на 256 бит, а это значит, что при высокой нагрузке новинка потенциально должна оказаться мощнее GTX 660 Ti с урезанным до 192 бит интерфейсом. Об этом же свидетельствуют и рабочие частоты кристалла, которые скорее приближают модель к GTX 680, чем к GTX 670.

Технологии

О мощи свежих карт говорят и поддерживаемые технологии. Как и положено «семисотым», в наличии GPU Boost 2.0 и регулируемый V-Sync. Последний позволяет добиться от мониторов с 3D Vision 2 стабильных 120 кадров в секунду и не очень интересен рядовому пользователю, а вот первая опция — ключевая особенность всей серии.

Она, как и в GTX 600, отвечает за автоматический разгон процессора. Разница лишь одна. Раньше GPU Boost опирался на энергопотребление, а теперь — на реальную температуру карты. Из-за этого удается не только выставлять более высокие частоты, но и дольше удерживать «камень» в этом состоянии.

С выходом GTX 760 NVIDIA обновила и утилиту GeForce Experience. Она подросла с версии 1.5 до 1.6. Напомним, что программа помогает выставить в играх оптимальные для вашей конфигурации компьютера настройки. Пока приложение работает странновато: часто пытается пожертвовать разрешением, а не какими-нибудь пунктами типа тесселяции.

Экземпляры

Что касается внешнего вида, то тут новинки ничем особенным не удивили. В стандартном исполнении GTX 770 — копия GTX TITAN и GTX 780. Корпус из серебристого металла, прозрачное окошко по центру, светящаяся зеленым надпись GeForce на боку и цилиндрический вентилятор на дальнем конце платы. Система охлаждения тоже без изменений: испарительная камера в паре с крупным алюминиевым радиатором.

GTX 760 по оформлению ближе к своим прошлогодним сородичам: полностью закрытый черный кожух с прорезью для вертушки. С «семисотками» роднит лишь подсвеченное название карты и принцип охлаждения.

К сожалению, эффективность родных кулеров оценить нам не удалось. Ни один из производителей так и не смог предложить референсного варианта, так что, по новозаведенному правилу, пришлось проверять разогнанные версии. На этот раз на стенд встали представители серии Plait JetStream. От референса оба отличались наличием стандартных, менее шумных, ветродуев и развитой пассивной системой отвода тепла, включающей в себя мощные алюминиевые радиаторы, пронзенные медными теплопроводными трубками. Еще к нам попала на тесты Gigabyte GV-N760OC-2GD с системой охлаждения Windforce, отличающейся сразу тремя вертушками и внушительным набором радиаторов. Как и в версии от Palit, частоты платы чуть подтянули: процессор разогнали до 1085—1150 МГц.

Неожиданность

Подбирая конкурентов новичкам, мы решили не мелочиться и взяли сразу четыре видеокарты: GeForce GTX TITAN, 780, 680 и AMD Radeon HD 7970. Как оказалось, не зря. Первый сюрприз NVIDIA преподнесла, объявляя цену на GTX 770. На тысячу рублей дешевле GTX 680! То есть ту же карту, но с повышенными частотами нам предложили по заниженной стоимости! Подарок? Подождите, GTX 760 вообще оценили в 8990 рублей.

И это при том, что по всем нашим тестам плата лишь немного отстала от лидера AMD за 12 500 рублей. Взгляните на таблицы: разогнанной версии от Palit поддались все, даже самые сложные режимы нашей тестовой программы, в список которой вошли Hitman: Absolution, Aliens vs. Predator, Tomb Raider, Batman: Arkham City, BioShock Infinite и Crysis 3. Да, конечно, не все проекты выдали эталонные 30 fps, но вполне играбельные 24–25 кадров в секунду мы получили от каждого.

А вот GTX 770 впечатлила уже не так сильно. Карточка всего на 6% мощнее своего прародителя в лице GTX 680. Впрочем, учитывая, что она при этом подешевела, результат отличный.

После общения с новинками сложилось стойкое ощущение, что «семисотая» серия для NVIDIA — грамотный маркетинговый ход по сбыту старых чипов. Дескать, мы отладили производство GK104, готовы выпускать его по сниженным ценам, но, чтобы пользователям было не обидно брать платы полуторагодовалой давности, сделали небольшой «фейслифтинг».

Нам как покупателям такой расклад нравится. GTX 770 — карта мощная, все тянет, стоит 14 000 рублей. А уж касаемо GTX 760 — тут мы готовы поставить награду «Выбор редакции». Получить за 8990 рублей чип, в разогнанном состоянии почти не уступающий старшим представителям AMD, — вообще сказка.

Обзор и тесты Inno3D GeForce GTX 760 iChill. Эффективный отвод тепла и заводской разгон C760-1SDN-E5DSX

Доступность Inno3D GeForce GTX 760 iChill

Комплектация Inno3D GeForce GTX 760 iChill

Вместе с Inno3D GeForce GTX 760 iChill идёт диск с ПО, переходник питания, переходник DVI-VGA, инструкция и гарантийный талон, а также коврик для мышки.

Качество коврика весьма посредственное. На два-три месяца для непритязательного геймера вполне подойдёт.

Внешний вид Inno3D GeForce GTX 760 iChill

Это ощущение создаёт фирменная система охлаждения. Здесь практически нет пластика и яркого цветового оформления.

В системе охлаждения используется три 90-мм вентилятора. Они отличаются низким уровнем шума и высокой эффективностью.

В основе конструкции алюминиевый радиатор, покрывающий не только GPU, но и силовые элементы и чипы памяти.

Система охлаждения HerculeZ способна отводить до 450 Вт тепла и при этом сохранять низкий уровень шума.

В конструкции системы охлаждения есть две усиливающие пластины. Уже всё чаще встречающаяся, пластина под блоком радиатора для пассивного охлаждения и ребра жёсткости. И Inno 3D GeForce GTX 760 iChill имеет пластину на обратной стороне. Внешне этот тандем смотрится на отлично.

На заднюю панель выведен традиционный для GeForce GTX 760 набор портов для вывода изображения – два DVI и по одному HDMI и DisplayPort. Порты DVI поддерживают двойное подключение одного монитора, таких моделей пока не так много, но такой подход позволяет комфортно работать на высоком разрешении при частоте 120 Гц.

Длина карты составляет почти 30 сантиметров, по размерам она больше, чем основная масса GeForce GTX 760 и приближается к габаритам GeForce GTX 780.

Имеется два SLI-разъёма, соединить в одной системе можно до 4 видеокарт. Оптимальным считаем сборку из двух видеокарт, большее количество создаёт дополнительные трудности по настройке.

Питание осуществляется через два шести-пиновых разъёма.

Кулер Inno3D GeForce GTX 760 iChill

Начинка Inno3D GeForce GTX 760 iChill

Энергопотребление Inno3D GeForce GTX 760 iChill не будет превышать 170 Ватт, это меньше на 60 Ватт, чем у GTX 770. Все силовые элементы размещены в задней части платы. Используется схема с 4 фазами для чипа, 2 фазы на памяти и 1 на цепь ввода и вывода. В основе используется 28-нм ядро GK104, напомню, оно же используется в 670 и 680. В GeForce GTX 760 используется новая ревизия уже знакомого чипа с 256-битной шиной и 2 Гбайт графической памяти. Вероятно, в скором времени появится версия и с 4 Гбайт, контактные площадки для увеличения памяти уже заложены на плате. Рабочая частота ядра увеличена до 1 060 МГц, а памяти до 6 200 МГц. Естественно есть полная совместимость с технологиями NV >

Модель Данные Корпус Aerocool Strike-X Air Материнская плата MSI Z77 MPower Процессор Intel Core i5-3570K Ivy Bridge Кулер для процессора DeepCool Ice Blade Pro v2.0 Оперативная память Corsair CMX16GX3M2A1600C11 DDR3-1600 16 Гб Kit CL11 Жесткий диск ADATA XPG SX900 256 ГБ Жесткий диск 2 WD Red WD20EFRX Блок питания Aerocool Templarius 750W Wi-Fi адаптер TP-LINK TL-WDN4800 Аудио Creative Sound Blaster Tactic3D Rage Монитор iiyama ProLite E2773HDS Мышка Defender Warhead GMX-1800 Клавиатура Defender Oscar SM-660L Операционная система Microsoft Windows Ultimate 7 64-bit

Пришло время оценить эффективность Inno3D GeForce GTX 760 iChill в ходе комплексного тестирования. Все тесты проводятся на стандартных заводских настройках без использования фирменного ПО производителя. Разгон рассматривается отдельной главой ниже, все видеокарты стараемся ставить на равных во время тестов.

По традиции начинаем тестирование с оценки системы охлаждения. С этой системой охлаждения мы уже сталкивались в других решениях компании InnoVision, она хорошо себя показала, и представители iChill продолжают удерживать лидирующие позиции рейтинга. В случае с Inno3D GeForce GTX 760 iChill мы ожидали сопоставимый результат. В реальности же она удивила ещё больше, в режиме простоя температура держится на отметке 28 градусов, при этом во время нагрузки при штатных настройках вентилятора она находится в пределах 52 градусов. Если пожертвовать уровнем шума и увеличить обороты на максимум, температура снижается ещё на 7-8 градусов, достигая отметки 40 градусов.

1. Температурный режим работы видеокарты

Не менее важен уровень энергопотребления, он близок к данным референсного решения. На одну видеокарту рекомендуется блок питания от 550W, на пару в режиме SLI – 700W.

5. Futuremark 3DMark Firestrike Extreme

И теперь самое интересное — запись производительности в популярных современных играх. Все данные снимаются без оверклокинга. По ряду игр материал сопровождается видеороликами, записанными на Inno3D GeForce GTX 760 iChill.

Используется движок Dunia с поддержкой DirectX 11. Не менее охотлива до мощного железа на борту.

8. Battlefield 3

Эта игра использует новый движок Frostbite 2 с полной поддержкой DirectX 11. Игра динамична, красива и требовательна.

9. Bioshock Infinite

Здесь используется движок Unreal Engine 3 с DirectX 11. Игра способна заставить попотеть современные видеокарты.

10. Call of Duty: Black Ops 2

11. Hitman: Absolution

13. The Elder Scrolls: Skyrim

Популярная игра с хорошей графикой и очень требовательная к железу.

14. World of Tanks

Полученные данные свидетельствуют о том, что Inno3D GeForce GTX 760 iChill способна справиться с современными потребностями геймеров. Уровень FPS достойный, позволяющий комфортно играть без лагов.

Видео обзор Inno3D GeForce GTX 760 iChill

Разгон Inno3D GeForce GTX 760 iChill

Напомню, что разгон проводится на свой страх и риск. И хотя производитель закладывает потенциал по повышению, есть риск вывести видеокарту из строя. Для разгона используется только доступный софт, на текущий момент это MSI Afterburner. В ходе разгона идёт плавное повышение частот и последующий тест на стабильность. После аварийного отключения возврат на последнюю рабочую частоту и вычитание из неё примерно на 5% для сохранения запаса стабильности. Данные, получаемые на вашем ПК, могут быть как выше, так и ниже, это зависит от используемого железа, опыта и, конечно же, удачи.

Inno3D GeForce GTX 760 iChill в режиме разгона по ядру преодолела отметку с 1060 до 1194 МГц, а память с 6208 до 6920 МГц. Это даёт примерно 8-10% производительности в играх.

Наши обзоры, тесты GeForce GTX 760

Итоги по Inno3D GeForce GTX 760 iChill

Видеокарта Inno3D GeForce GTX 760 iChill приятно удивила в ходе тестирования. Главным открытием стала используемая система охлаждения. Она не только хорошо выглядит, но и отлично справляется со своими задачами. Оригинальный внешний вид дополняет усиливающая пластина на обратной стороне платы. Единственное — увеличились общие габариты видеокарты, стоит учитывать этот момент при выборе корпуса. Наиболее требовательные игры работают на комфортном уровне fps, и это на фоне адекватной ценовой политики.

Inno3D GeForce GTX 760 iChill, как и другие продукты на GeForce GTX 760, заняла позицию между GTX 670 и 680, 660ti не является конкурентом по определению. В очередной раз мы убедились, что первоначальная критика в итоге не оправдалась.

Тестирование GeForce GTX 760

В тестировании производительности, помимо GTX 760 , приняли участие следующие видеокарты:
NVIDIA GeForce GTX 770 (1046/7012 МГц, 2 Гбайт)
NVIDIA GeForce GTX 670 (915/6008 МГц, 2 Гбайт)
Gainward GeForce GTX 660 Ti (915/6008 МГц, 2 Гбайт)
ZOTAC GeForce GTX 660 (980/6008 МГц, 2 Гбайт)
AMD Radeon HD 7970 GHz Edition (1050/6000 МГц, 3 Гбайт)
AMD Radeon HD 7970 (925/5500 МГц, 3 Гбайт)
AMD Radeon HD 7950 (800/5000 МГц, 3 Гбайт)
AMD Radeon HD 7870 (1000/4800 МГц, 2 Гбайт)

Разгон, температура, энергопотребление
Поскольку GeForce GTX 760 унаследовал от своих старших родственников по 700-й серии технологию GPU Boost 2.0, процедура разгона выглядит точно так же.
Для начала можно сделать прибавку к базовой частоте GPU, но актуальная частота под нагрузкой все равно будет ограничена критическими значениями энергопотребления и температуры GPU, которые установлены по умолчанию. Чтобы достигнуть более высоких частот в автоматическом разгоне, технология GPU Boost позволяет сдвинуть эти ограничения и отдать приоритет одному из них. Кроме того, существует функция OverVoltage, которая позволяет увеличить диапазон значений частоты GPU и соответствующих им напряжений еще на несколько ступенек.
Дабы облегчить жизнь оверклокеру, NVIDIA добавила в BIOS видеокарты несколько датчиков, которые сигнализируют в реальном времени о том, что достигнут тот или иной из ограничителей — лимит температуры, мощности, напряжения или загрузки GPU.

При базовой частоте 980 МГц, что соответствует спецификациям GTX 760 от NVIDIA, Boost Clock может достигать 1110 МГц — это дает прибавку в 130 МГц относительно «базы». Забавно, но если сравнить по приведенной таблице GTX 760 со старшими представителями 600-й серии GeForce, то выяснится, что GTX 670 вместе с GTX 680 также упираются в ограничение Boost Clock около 1110 МГц, хотя базовые частоты у них совсем другие.

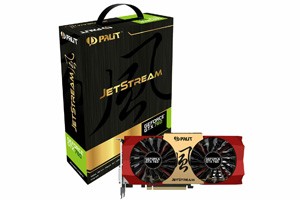

На частотах, выбранных Palit («база» — 1072 МГц), диапазон, в котором оперирует GPU Boost, составляет 143 МГц.
При разгоне вручную карта позволяет установить базовую частоту на отметке 1092 МГц — лишь на 20 МГц больше, чем то, что нам уже дал заводской оверклокинг Palit. Boost Clock в таком случае колеблется в диапазоне от 149 МГц вплоть до 1241 МГц. Неудивительно, что GPU Boost теперь продвигает частоту выше по отношению к базовому значению, ведь попутно с установкой смещения частоты мы приподняли напряжение питания GPU настолько, насколько позволяет BIOS видеокарты, — 12 мВ сверх предельных 2,0 В в штатном режиме. А помимо дополнительной стабильности в разгоне, программный «вольтмоддинг» еще и расширяет диапазон динамически меняющейся тактовой частоты на один шажок.
В целом результаты разгона GPU вполне типичны для представителей серии GeForce 600, но разочаровывают на фоне того впечатляющего оверклокерского потенциала, который продемонстрировал GeForce GTX 770. Видеопамять же стабильно работала на частотах вплоть до 6808 МГц.

По спецификациям, TDP новинки совпадает с оным у GeForce GTX 670. Неудивительно, что системы, оборудованные этими видеокартами, имеют одинаковое энергопотребление «из розетки». Аналогичной картой AMD по этому параметру является Radeon HD 7950. Ну а модели, стоящие на одну ступеньку выше в иерархии обоих производителей (GeForce GTX 770 и Radeon HD 7970 GHz Edition соответственно), уже намного более прожорливы.

Ссылка на основную публикацию
